ЦПРИ кабл је склоп оптичког кабла који се користи за пренос сигнала са предње удаљености између опреме основног опсега (ББУ) и удаљене радио опреме (РРУ/РРХ) у мобилним мрежама, премаЗаједнички јавни радио интерфејс (ЦПРИ)спецификација. Обично користи дуплекс оптичко повезивање са конекторима{1}}телекомуникационог нивоа и дизајниран је за ФТТА, базне станице и торањску примену, а не за уобичајено умрежавање у затвореном канцеларији.
Сам ЦПРИ није тип кабла -, то је спецификација интерфејса која дефинише како кориснички подаци, контролне информације и синхронизација путују између радија и стране базног опсега базне станице. Кабл је физички медиј који подржава тај интерфејс. Разумевање ове разлике помаже купцима да избегну лечење генерикомфибер патцх цордкао заменљиви са ЦПРИ склопом{0}}разреда за примену.
Шта значи ЦПРИ?
ЦПРИ је скраћеница од Цоммон Публиц Радио Интерфаце. Премазванична ЦПРИ в7.0 спецификација, дефинише интерни интерфејс радио базних станица између контроле радио опреме (РЕЦ) и радио опреме (РЕ). Спецификација покрива слојеве 1 и 2 ОСИ модела и развио ју је конзорцијум који укључује Ерицссон, Хуавеи, НЕЦ и Нокиа (са Нортелом који је допринео ранијим верзијама пре него што је напустио 2009. године).
У свакодневном телеком језику, ЦПРИ описује везу између ББУ (јединице основног појаса) и РРУ или РРХ (Удаљена радио јединица / удаљена радио глава). Спецификација се бави транспортом података на нивоу корисника, механизмима равни контроле и управљања и синхронизацијом -, због чега је ова веза више од једноставне везе за пренос података. Он координира рад радија преко физички одвојених компоненти у мобилној приступној мрежи.
Како функционише ЦПРИ веза?
ЦПРИ веза повезује страну за обраду основног опсега мобилне базне станице са страним радија. У традиционалним применама, ово значи да оптичка веза иде од ББУ-а - који се често налази у просторији за опрему или склоништу - до једног или више РРУ-ова постављених на торањ, кров или стуб. Ова веза је фронтхаул веза унутар радио приступне мреже, различита од бацкхаул или Ентерприсе Етхернет веза.
ЦПРИ интерфејс преноси дигитализоване у-фазне и квадратурне (ИК) узорке користећи временско{1}}мултиплексирање преко оптичких или електричних веза. Веза такође носи податке за синхронизацију и контролу, што је неопходно за координисан радио пренос преко дистрибуираних антенских локација. Физички слој подржава обаједноструки-режимимултимодевлакна, са избором у зависности од оптичких примопредајника и удаљености везе укључене.
Шта ЦПРИ кабловски склоп обично укључује?

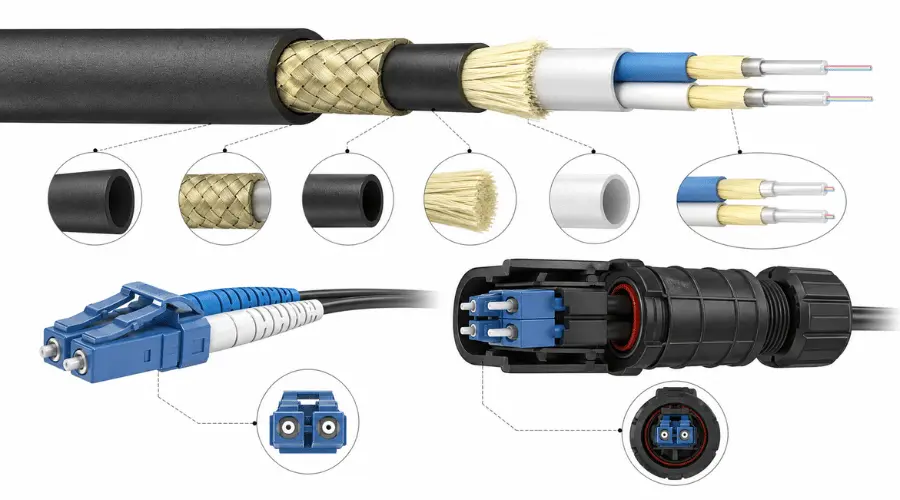

Када инжењери или тимови за набавку траже „ЦПРИ кабл“, они обично траже склоп оптичког кабла направљен за употребу са предње стране. Типичан склоп укључује следеће компоненте:
- Дуплек фибер повезивање- већина ЦПРИ веза захтева пар влакана (један пренос, један пријем), тако да је дуплексна конструкција стандардна.
- Телеком{0}конектори- ЛЦ дуплекс конектори су најчешћи у тренутним имплементацијама производа. Пре наручивања потврдите формат конектора на интерфејсу порта ваше опреме. Прегледајтипови конектора за оптичка влакназа референцу.
- Одговарајућа врста влакана- једноструки-режим (ОС2 9/125) или вишемодни (ОМ3/ОМ4 50/125), упарен са модулима примопредајника инсталираним у ББУ и РРУ.
- Унутрашња или спољашња конструкција јакне- опрема за унутрашњу опрему-слојни преспојник и спољни торањ-до-склоништа суочавају се са веома различитим механичким и временским захтевима. Спољашњи склопови често имају оклопљене или робусне дизајне. Видитеспољни кабловски склоповиза примере.
- ФТТА{0}}специфичне заштитне функције- за влакна-до--антене, склопови каблова могу да садрже УВ-отпорне омоте, водоотпорне конекторе и завршетак-уочица за повлачење за уградњу у стуб. ИстражитеФТТА решењаза читав низ додатне опреме.
Једноструки{0}}режим наспрам вишемодних за ЦПРИ
Једна од најчешћих заблуда у ЦПРИ извору каблова је да ЦПРИ користи само мултимодна влакна. То није тачно. ТхеЦПРИ спецификацијаподржава и електричне и оптичке интерфејсе на физичком слоју, а оптички интерфејс прихвата и једно-модно и вишемодно влакно у зависности од типа примопредајника и брзине линије.
Одаберите једно-модно влакно када примена укључује веће удаљености (обично преко неколико стотина метара), окружења на отвореном за{1}}окружење или када је инсталиранаоптички примопредајни модулису типови једног-мода (као што је ЛР оптика од 1310 нм). Изаберите вишемодно влакно када је веза кратка -, на пример, у истој просторији са опремом или преко кратког -програма у згради - и оба краја су опремљена вишемодном оптиком (као што су 850 нм СР модули).
У примени ФТТА на отвореном где се ББУ налази на нивоу земље, а РРУ је монтиран на торњу или крову удаљеном десетинама или стотинама метара, једно{0}}модно влакно је поузданији избор. Подешавања или лабораторијска окружења у затвореном простору могу да користе мултимод. Одлучујући фактори су увек спецификација примопредајника и физичка удаљеност везе -, а не опште правило о томе шта треба да буду „ЦПРИ каблови“.
Где се обично користе ЦПРИ каблови
Примена ФТТА (фибер-то-тхе-антена)
ФТТА архитектуре замењују традиционалне коаксијалне РФ фидер каблове са оптичким везама између основног појаса и радио опреме. Овај приступ смањује губитак сигнала, смањује тежину торња и подржава радио конфигурације већег{1}}капацитета. ЦПРИ кабловски склопови дизајнирани за ФТТА обично укључују спољна{3}}кабловска влакна,водоотпорни конектори, и механичке заштитне карактеристике погодне за пењање на торањ и изложену инсталацију. За шири поглед на ФТТА архитектуру, погледајте наш водичшта је ФТТА.
Фронтхаул базне станице
ЦПРИ је служио као доминантни фронтхаул интерфејс у 2Г, 3Г и 4Г мрежама, и остао је примењен на многим локацијама из 5Г{4}}ере где је традиционална ББУ/РРУ архитектура још увек у употреби. ПремаТецхТаргет-ов ЦПРИ преглед, интерфејс је доказао своју корисност кроз вишеструке бежичне генерације за фронтхаул комуникацију између РРХ-а и ББУ-ова.
Замена и одржавање на терену
Значајан део куповине ЦПРИ каблова у стварном-светском свету представљају замене за оштећене склопове, надоградње постојећих веза или резервни инвентар за одржавање на терену. У овим сценаријима, купци морају да одговарају типу влакна, формату конектора, дужини кабла и спољашњој оцени оригиналног склопа. Овде је најважније имати јасну евиденцију о опреми и поузданог добављача са могућношћу склапања по мери.
ЦПРИ против еЦПРИ: шта се променило и зашто је важно
ЦПРИ је класични фронтхаул интерфејс заснован на временском{0}}мултиплексирању (ТДМ), дизајниран за везе-до{2}}тачке између ББУ-а и РРУ-а. Добро функционише за 4Г и раније генерације, али носи константан-ток података у битовима без обзира на стварно оптерећење саобраћаја, што постаје изазов за пропусни опсег како радио конфигурације постају сложеније у 5Г.
еЦПРИ (побољшани ЦПРИ) је 2017. увео исти конзорцијум - Ерицссон, Хуавеи, НЕЦ и Нокиа - да би се решио ова ограничења. ПремаеЦПРИ в2.0 спецификација, побољшани интерфејс користи транспорт заснован на пакетима{0}} (обично преко Етернета или ИП-а) и подржава флексибилније функционалне поделе између радија и обраде базног опсега. Ово омогућава знатно ниже захтеве за пропусним опсегом за фронтхаул - отприлике једну-десетину ЦПРИ-а у неким конфигурацијама - и омогућава фронтхаул саобраћају да дели Етернет-засновану транспортну инфраструктуру.
За купце, практичан закључак је следећи: ако одржавате или проширујете 4Г или рану-5Г локацију са традиционалним ББУ/РРУ поделом, и даље су вам потребни ЦПРИ каблови. Ако ваш пројекат укључује нову 5Г Опен РАН примену или централизовану/облачну РАН архитектуру, еЦПРИ је вероватно интерфејс у игри, а физички кабл може бити стандардна Етхернет класафибер патцх кабла не традиционалну скупштину ЦПРИ. Многи оператери тренутно покрећу и ЦПРИ и еЦПРИ паралелно током модернизације мреже.
Како одабрати прави ЦПРИ кабл?
Избор исправног склопа ЦПРИ кабла захтева проверу неколико фактора пре него што наручите. Користите ово као контролну листу пре{1}}куповине:
- Интерфејс порта опреме- потврдите тип конектора и режим влакана који очекују и ББУ и РРУ. Продавци опреме могу да користе ЛЦ дуплек, СЦ или власничке формате спољних конектора. Проверите приручник за хардвер или инсталирани примопредајни модул.
- Тип влакана- проверите да ли то захтевају ваши примопредајнициједно-модно или вишемодно влакно. Не претпостављајте подразумевано мултимод. Неусклађен тип влакана је једна од најчешћих и најскупљих грешака у набавци.
- Удаљеност везе- мери стварну трасу кабла, укључујући вертикалне стубове. Покретања на отвореном су често дужа од очекиваног када се узму у обзир рутирање и сервисне петље.
- Унутрашње или спољашње окружење- затворени џемпери користе стандардне ПВЦ или ЛСЗХ јакне.Спољни кабловипотребна је УВ-отпорна конструкција{1}}заптивена на влагу и често оклопна конструкција. Инсталације на врху{3}}торња такође могу захтевати{4}}завршетак са ушицама за безбедно подизање.
- Формат конектора и склопа- потврдите да ли вам је потребан прави дуплекс краткоспојник, склоп за разбијање или отпоранИП67 водоотпорни конекторза изложена окружења.
- Захтеви за ОЕМ и оператера- неки мобилни оператери и продавци опреме имају специфичне захтеве за тестирање, обележавање или материјал за каблове за предњи транспорт. Потврдите ово пре финализације поруџбине.
Уобичајене грешке које треба избегавати?
Третирање ЦПРИ-а као категорије каблова.
ЦПРИ је спецификација интерфејса. Кабл је физички склоп који га подржава. Не може се сваки преклопни кабл за влакна квалификовати као ЦПРИ кабл, нити сваки „ЦПРИ кабл“ наведен на мрежи испуњава захтеве заштите животне средине или перформанси стварне примене.
Под претпоставком да је мултимод подразумевани.
Многе телекомуникационе везе - посебно на отвореном ФТТА - користе једномодно-оптично влакно. Одабир погрешног типа влакна значи да веза неће радити, без обзира на квалитет кабла.
Игнорисање еЦПРИ у планирању нове{0}}градње.
Ако ваша мрежна мапа укључује 5Г Опен РАН, централизовани РАН или цлоуд РАН, интерфејс фронтхаул ће вероватно прећи на еЦПРИ. Чак и ако данас купујете ЦПРИ склопове, укључите миграцију или коегзистенцију у своје планирање.
Одабир само по цени.
Јефтинији генерички краткоспојник који не прође тест заштите животне средине, компатибилности или{0}}уметања ствара далеко веће трошкове низводно - у ролању камиона, преради и застоју. За телеком инфраструктуру, поузданост монтаже је важна колико и јединична цена.
Често постављана питања
Да ли је ЦПРИ кабл исти као и обични кабл за спајање са влакнима?
Не баш. ЦПРИ кабл може да дели иста влакна и типове конектора као стандардоптички патцх кабл, али је посебно одабран или направљен за употребу у предњем опсегу између радио и опреме за основни опсег. То често значи строжије спецификације перформанси, конструкцију са-категоризацијом на отвореном или специфичне конфигурације конектора које краткоспојник опште{2}}за затворене просторе не пружа.
Које уређаје повезује ЦПРИ кабл?
Он повезује ББУ (јединицу основног појаса) или РЕЦ (управљање радио опремом) са РРУ (даљинском радио јединицом) или РРХ (даљинска радио глава) у мрежи фронтхаул мобилне базне станице.
Да ли ЦПРИ подржава само вишемодна влакна?
Не. ЦПРИ подржава и једно-модно и вишемодно влакно на физичком нивоу. Тачан избор зависи од типа оптичког примопредајника и удаљености везе. За детаљно поређење, прочитајте наш водич даљеједномодно{0}}модно у односу на вишемодно влакно.
Да ли се ЦПРИ и даље користи у 5Г мрежама?
Да, ЦПРИ је и даље у широкој употреби у мрежама из ере 5Г-, посебно тамо где је задржана традиционална ББУ/РРУ архитектура. Међутим, еЦПРИ је преферирани интерфејс за нове 5Г примене које користе Опен РАН или централизоване/цлоуд РАН архитектуре.
Могу ли заменити ЦПРИ кабл стандардним ЛЦ каблом од влакана?
У неким ситуацијама у затвореном простору, на кратким{0}}раздаљинама, стандардни ЛЦ дуплекс кабл може физички да функционише. Међутим, за рад у торњу на отвореном, примену ФТТА или било које окружење које захтева робусну конструкцију, неопходан је наменски-склоп са одговарајућим омотачем, конекторима и тестирањем.
Који типови конектора су уобичајени у склоповима ЦПРИ каблова?
ЛЦ дуплек је најчешћи конектор за ЦПРИ везе. Инсталације на отвореном такође могу да користе водоотпорне формате конектора као што су ОДВА, ФуллАКСС или ПДЛЦ, у зависности од добављача опреме и окружења примене. Преглед доступантипови конектора за влакназа детаље.
Која је разлика између ЦПРИ кабла и ЦПРИ модула?
ЦПРИ кабл је склоп оптичких влакана који повезује два комада опреме. ЦПРИ модул (често СФП или СФП+примопредајник) је оптички-у-електрични претварач прикључен на порт опреме. Оба морају бити компатибилна - модул одређује тип влакна и таласну дужину, док кабл обезбеђује физичку везу.
Закључак
ЦПРИ кабл се најбоље разуме као склоп оптичких влакана који подржава везу између основног појаса и радио опреме у мобилним мрежама. Избор правог склопа захтева усклађивање типа влакна, формата конектора и оцене животне средине са вашом специфичном опремом, растојањем везе и условима инсталације. За нове пројекте, размотрите да ли је ваша архитектура заснована на ЦПРИ-или прелази на еЦПРИ и планирајте своје каблирање у складу са тим.
Ако вам је потребан прилагођени склоп ЦПРИ кабла за пројекат ФТТА, торањ или базне станице,контактирајте наш инжењерски тимза преглед спецификација и подршку за понуду.
