Када уђете у модеран дата центар, сама густина каблова може бити огромна. Негде у том лавиринту влакана, МПО конектори обављају тежак посао-тихо носећи пропусни опсег који би пре деценију изгледао немогућ.
Шта чини ове конекторе другачијима
МПО конектор за влакна није као ваш стандардни дуплекс ЛЦ или СЦ конектор. Уместо да се бавите једним или два влакна истовремено, гледате низове од 8, 12, 16 или чак 24 влакна спакована у једну ферулу. Неке специјализоване апликације померају ово још даље - 32, 48, понекад 72 влакна у једном телу конектора. Оригинални дизајн је произашао из апликација тракастог кабла, где је држање више влакана у линији у линеарном низу имало смисла са производног становишта.

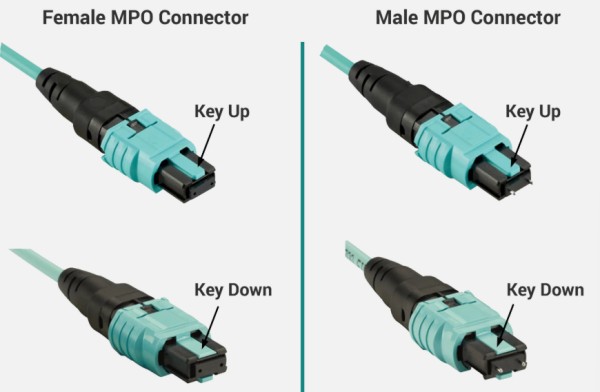

Ево где постаје занимљиво: свакиМПО конектордолази у мушкој или женској конфигурацији. Мушке верзије имају те мале игле за поравнање које вире, док женски конектори имају рупе за њихово прихватање. Није произвољно-да сви портови опреме користе мушке конекторе, што значи да су за сваки кабл који се повезује са вашим прекидачима или серверима потребни женски конектори на тим крајевима. Забрљајте ово током инсталације и очекује вас фрустрирајуће поподне поновног каблирања.
Конектори такође имају кључ (оно мало избочење на једној страни) и ознаку беле тачке. Та бела тачка? Означава први положај влакна, а његова локација је важнија него што мислите када покушавате да одржите исправан поларитет у комплексном систему магистралног канала.
Где живи права сложеност
Већина људи претпоставља да је тежи део МПО технологије само број влакана. Али разговарајте са сваким ко је заиста поставио ове системе, и они ће вам рећи о шемама поларитета. Индустрија се одлучила на три методе-креативно назване А, Б и Ц-и свака од њих другачије управља преносом-да-прими мапирање.
Метод А користи директне-каблове, али овде је квака: кључ иде горе на једном крају и доле на другом. Влакно 1 остаје као влакно 1, што звучи једноставно све док не схватите да треба негде да пребаците пренос и пријем, а то се дешава у патцх каблу. Метод Б држи тастере у истом правцу на оба краја, али интерно преокреће позиције влакана-позиција 1 постаје позиција 12, позиција 2 постаје 11, и тако даље низ линију. Метод Ц покушава да га има у оба смера, окрећући парове унутар самог кабла, али је пао у немилост јер не игра лепо са паралелним оптичким апликацијама.
Паралелни оптички део је место где МПО конектори заиста сијају. Када су стигле апликације од 40 и 100 Гиг, био им је потребан начин да поделе саобраћај на више трака истовремено. МПО са 8-влакана који покреће 40ГБАСЕ-СР4 користи четири влакна за пренос брзином од 10 Гбпс свако и четири за пријем дајући вам тај агрегат од 40 Гига. Сада видимо 800 Гиг имплементације користећи конекторе од 16 влакана, са осам трака за пренос и осам за пријем при 100 Гбпс по траци. Неке новије шеме кодирања могу да потисну 200 Гбпс по траци, што значи да је 1,6 терабита могуће постићи са истим конектором од 16 влакана. Сам интерфејс конектора више није уско грло; то је оптика и технологија кодирања која одређују ограничења брзине.
Проблем густине о коме нико не говори довољно
Стандардни МПО конектори од 16-влакана заузимају простор. У хиперразмерним окружењима у којима некретнине коштају прави новац, то је постао проблем. Стога су произвођачи развили верзије веома малог облика (ВСФФ)-СН-МТ од Сенко-а и ММЦ-16 из УС Цонец-а. Разлика у величини је помало апсурдна: можете да ставите 216 ових ВСФФ конектора у исти простор који садржи 80 традиционалних МПО са 16 влакана. То није маргинално побољшање. За рачунарске кластере високих перформанси који потискују 800 Гиг или планирају за 1,6Т, ова предност густине се директно преводи у више употребљивих портова по раку.
Зашто је чишћење важније него што мислите
Сваки тип за влакна ће вам рећи да очистите и прегледате пре спајања конектора. Са МПО конекторима, међутим, тај савет постаје критичан, а не само добра пракса. Питање је површина. МПО од 12-влакана има дванаест крајњих површина које све морају бити чисте. Добијте честицу на једном влакну и да, перформансе тог влакна се погоршавају. Али на МПО, загађивачи могу да мигрирају током самог процеса чишћења - гурате остатке са влакна три на влакно седам, или било шта друго.
Што је више влакана у вашем низу, то постаје теже одржавати конзистентну висину влакана преко феруле. Чак и мале варијације значе да нека влакна остварују добар контакт док друга не, што убија ваше бројеве губитака при убацивању. Због тога постоји стандард ИЕЦ 61300-3-35 – он вам даје објективне критеријуме за пролаз/неуспех за сваку зону крајње површине (језгро, облога, лепак, контактна површина) на основу броја огреботина и дефеката. Нема више жмиркања у микроскоп и нагађања да ли је та ознака прихватљива.
Алати за тестирање су такође успели. Нешто попут Флуке ФИ-3000 аутоматизује инспекцију у складу са захтевима ИЕЦ 61300-3-35 и даје вам резултат прошао/није прошао без нагађања. Упарите то са наменским комплетима за чишћење МПО и нећете се борити са адаптерима за касете који покушавају да очисте влакна једно по једно.
Стандарди који су заиста важни
ИЕЦ 61754-7 и ТИА-604-5 (ФОЦИС 5) покривају механичке аспекте – димензије пинова, димензионисање рупе за вођење, све захтеве за међусобно повезивање који обезбеђују да конектор произвођача А ради са адаптером продавца Б. Али стварне перформансе се своде на геометрију крајње површине, коју ИЕЦ ПАС-3175 адресира. Говоримо о углу полирања, висини избочина влакана и висинској разлици између суседних влакана. Ако ови параметри одступе од спецификација, видећете то одмах у вашим мерењима губитка уметања и повратка.
Амерички Цонец-ов МТП конектор се често помиње одвојено, али то је само њихов брендирани МПО дизајн направљен за строже толеранције. Технички у складу са МПО стандардима, пласира се као премиум. Већина људи у овом тренутку користи "МПО" и "МТП" наизменично.
Реалност примене
У апликацијама за кичму, МПО канали имају очигледан смисао. Покрените МПО канал од 24-влакана између спратова уместо дванаест појединачних дуплекс каблова и штедите простор на путу и време за инсталацију. Ти магистрални каблови се обично завршавају на патцх панелима где МПО-на-ЛЦ касете или хибридни каблови излазе на стандардне дуплекс везе за портове опреме. То је модел-са чвориштем и крацима који добро скалира.
Прекидни каблови нуде још један случај употребе: један комутациони порт од 100 Гиг са МПО интерфејсом од 8-фибер може да напаја четири одвојена 25 Гиг сервера кроз један склоп за разбијање. Искоришћеност порта расте, цена по вези се смањује. Ово више нису егзотичне конфигурације - оне су стандардна пракса у сваком разумно модерном објекту.
Тестирање изазова са којима ћете се заиста сусрести
Ево нечега што звучи једноставно, али није: тестирање МПО везе са традиционалним тестером за дуплекс. Биће вам потребни каблови од МПО-до-ЛЦ разводних каблова на оба краја, а затим тестирајте сваки пар влакана појединачно. За МПО од 12-влакана то је шест одвојених тестова. Такође више пута повезујете и одспајате те референтне каблове, што значи више шансе да нешто контаминирате или покварите везу. Цео процес је склон грешкама-и дуготрајан.
ИЕЦ ТР 61282-15 сада захтева од тестера да имају изворне МПО интерфејсе приликом сертификације ових система. Алати као што је МултиФибер Про могу скенирати сва влакна у МПО истовремено – дванаест влакана тестираних једнако брзо као што бисте тестирали један дуплекс пар. С обзиром на то колико су мали буџети за губитке за апликације од 100 Гига и више, та прецизност тестирања је битна. Не само да проверавате континуитет; морате знати да сте унутар неколико десетинки дБ вашег буџета за губитак уметања.
Шта у ствари следи
Технологија не стоји мирно. Већ видимо комерцијалну оптику од 800 Гиг, а 1.6Т је у припреми. Формат МПО конектора ово решава-брзине траке и кодирање који настављају да напредују. Нека лабораторијска окружења тестирају још већи број влакана и нове дизајне ферула, али за производне мреже доминирају МПО конфигурације са 8-влакана и 16 влакана јер су усклађене са тренутним и скоро будућим стандардима оптике.
Чини се да ће ВСФФ конектори добити на снази како 800 Гиг постаје све чешћи. Притисци густине не нестају. Ако ништа друго, они се интензивирају како све више рачунара прелази у централизоване објекте.
Оно што се није променило: потреба за исправним поларитетом, одржавање ствари чистим и исправно тестирање. Основе и даље важе, чак и када се брзине повећавају и број влакана расте. Свако ко примењује МПО инфраструктуру мора да разуме да те основе нису опционе-већ су разлика између система који функционише и оног који вас кошта простора за перформансе за који сте мислили да имате.
